OSPF不规则区域的解决方案

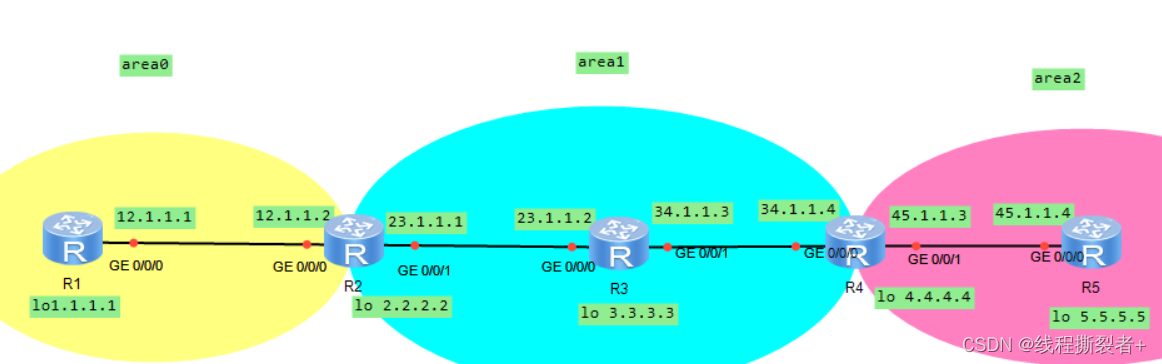

不规则区域：一台ABR设备若没有连接到骨干区域0，那么默认不能进行区域间路由的共享
一、两种常见的不规则区域：
1、 远离了骨干的非骨干区域
2、 不连续骨干(只有重发布能更好的解决该问题)
二、出现不规则区域的解决方案：
1.tunnel

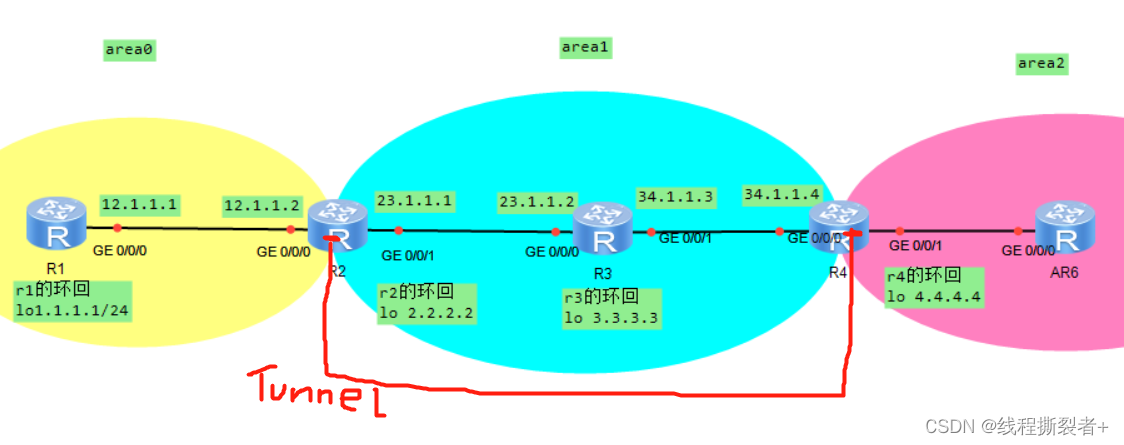

在两台（一台合法，一台非法）ABR上建立VPN隧道（tunnel）；之后将该隧道链路宣告到OSPF协议中；
缺点：1）选路不佳 – 当ospf学习到两条相同目标，但不同区域同时过来时，优选骨干区域
2） 周期更新、保活、触发更新将占用中间穿越区域的链路资源
Tunnel区域的接口应该宣告在同一个区域
[r2]int Tunnel 0/0/0
[r2-Tunnel0/0/0]ip add 10.1.1.1 24 #tunnel口的ip
[r2-Tunnel0/0/0]tunnel-protocol gre
[r2-Tunnel0/0/0]source 23.1.1.1
[r2-Tunnel0/0/0]destination 34.1.1.4
12345
[r4]int Tunnel 0/0/0
[r4-Tunnel0/0/0]ip add 10.1.1.2 24 #tunnel口的ip
[r4-Tunnel0/0/0]tunnel-protocol gre
[r4-Tunnel0/0/0]source 34.1.1.4
[r4-Tunnel0/0/0]destination 23.1.1.1
12345
#将tunnel接口宣告进ospf同一区域中
[r2]ospf 1
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[r4]ospf 1
[r4-ospf-1]area 0
[r4-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
123456782.虚链路

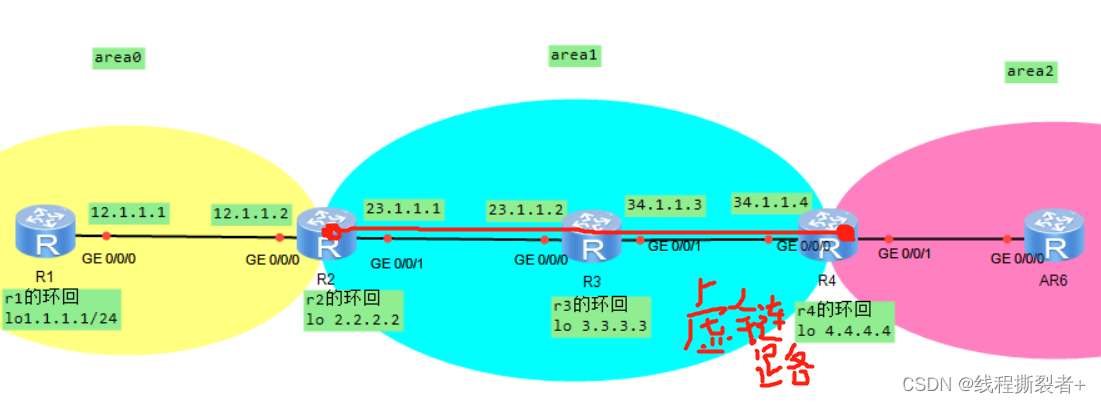

在合法与非法ABR上建立虚链路，由合法ABR为非法ABR进行授权；
使得非法ABR可以进行区域间路由的共享；
因为没有增添新的路径，故不存在选路不佳的问题
[r2]ospf 1
[r2-ospf-1]area 1 中间穿越区域
[r2-ospf-1-area-0.0.0.1]vlink-peer 4.4.4.4 对端设备的RID
#RID(OSPF划区时配置的，若没有，默认为loback0接口地址)
1234
[r4]ospf 1
[r4-ospf-1]area 1 中间穿越区域
[r4-ospf-1-area-0.0.0.1]vlink-peer 2.2.2.2 对端设备的RID
123缺点：OSPF周期的信息对中间区域造成影响，仍会对资源造成很大的占用
3.多进程双向重发布（推荐使用）

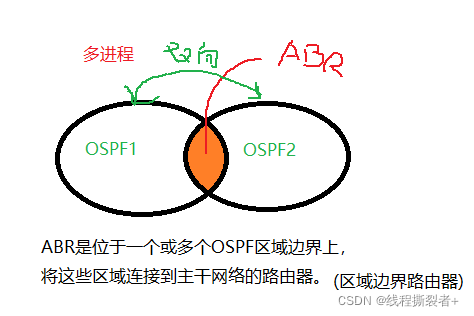

多进程—在一台路由器上，同时运行多个OSPF进程；每个进程拥有自己的邻居；和各自度量的数据库；数据库不共享；仅将不同数据库计算所得的路由加载于同一张路由表显示；一个接口只能被一个进程来宣告
故在一台路由器上运行同一协议的不同进程；类似于在同一台路由器上允许多种路由协议；
重发布—在一个网络中若运行多种路由协议时，可以制作一台ASBR（自治系统边界路由器、协议边界路由器）；ASBR需要不同接口工作不同的协议中，通过不同协议获取未知的路由；默认协议间不会互动；重发布技术可以将不同协议学习到的路由共享到其他协议；
将不同进程或不同协议产生的路由进行双向共享
#操作案例：r代表区域边界路由器
[r]ospf 1
[r-ospf-1]import-route ospf 2
[r-ospf-1]q
[r]ospf 2
[r-ospf-2]import-route ospf 1
123456实验：如下拓扑图,r4为abr，整个拓扑已启用ospf1，区域划分如图
#注意：要删除边界路由器原先一个进程的ospf配置: undo ospf 1
#r4左边启用ospf进程1
[r4]ospf 1
[r4-ospf-1]area 1
[r4-ospf-1-area-0.0.0.1]network 34.1.1.0 0.0.0.255
12345
#r4右边启用ospf进程2
[r4]ospf 2
[r4-ospf-2]area 2
[r4-ospf-2-area-0.0.0.2]network 45.1.1.0 0.0.0.255
[r4-ospf-1-area-0.0.0.2]network 4.4.4.4 0.0.0.0
12345
#配置双向重发布
[r4]ospf 1
[r4-ospf-1]import-route ospf 2
[r4-ospf-1]q
[r4]ospf 2
[r4-ospf-2]import-route ospf 1
123456
