OSPF : 区域 / 为什么非骨干互访需要经过骨干

概述

OSPF系列第二篇 , 今天来围绕着区域这个概念展开写一篇博客

分区背景

先来讨论一下技术背景 , 也就是为什么要分区 ? 所有设备都在一个区域不行吗 会有什么问题呢 .

首先明确一个知识点 : 正常状态下一个区域内的所有设备的LSDB都是一样的.区域内的路由器必须为所属的区域保存拓扑数据库。该路由器不包含关于其所属区域外部的网络拓扑的详细信息，因此减小了其数据库的大小。

所以区域的本质就是为了方便管理 比如减少LSA , 拓扑变化只能影响本区域 , 是OSPF为了适应大型网络做出的设计 , 如果仅仅是少量的设备运行OSPF那么分区的意义就没有这么大.

区域类型

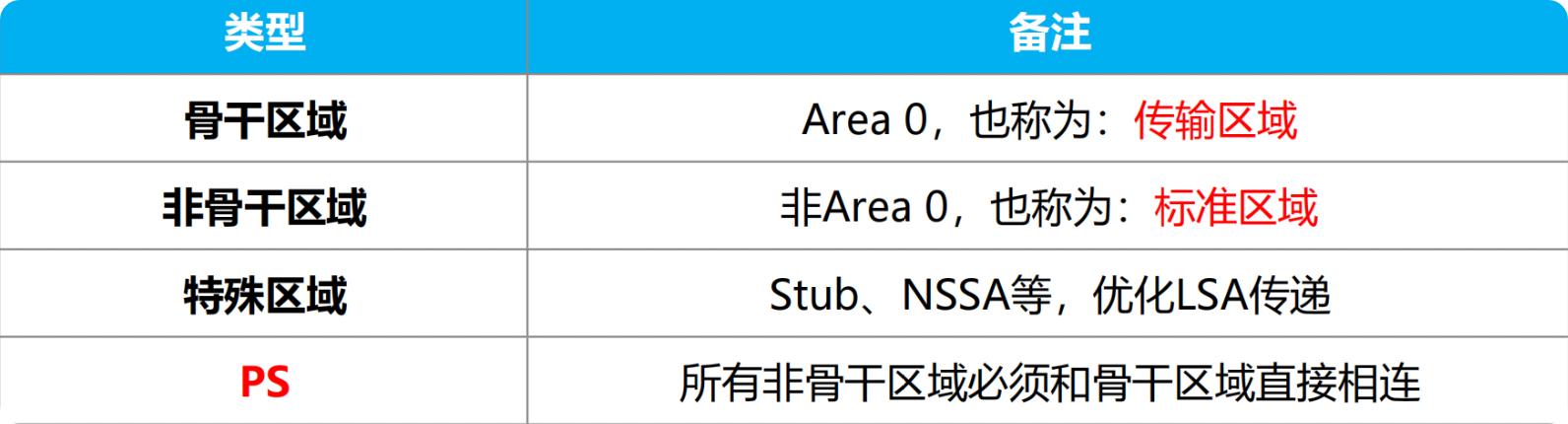

大致分为3类 , 骨干/非骨干/特殊 , 没有其他区域了

首先来说骨干 Area0 也是OSPF最重要的区域 , 必须要存在Area0区域 , 非骨干区域必须要围绕着骨干区域 .

非骨干区域连续的话会有问题 (因为防环机制) 此时需要虚链路 .

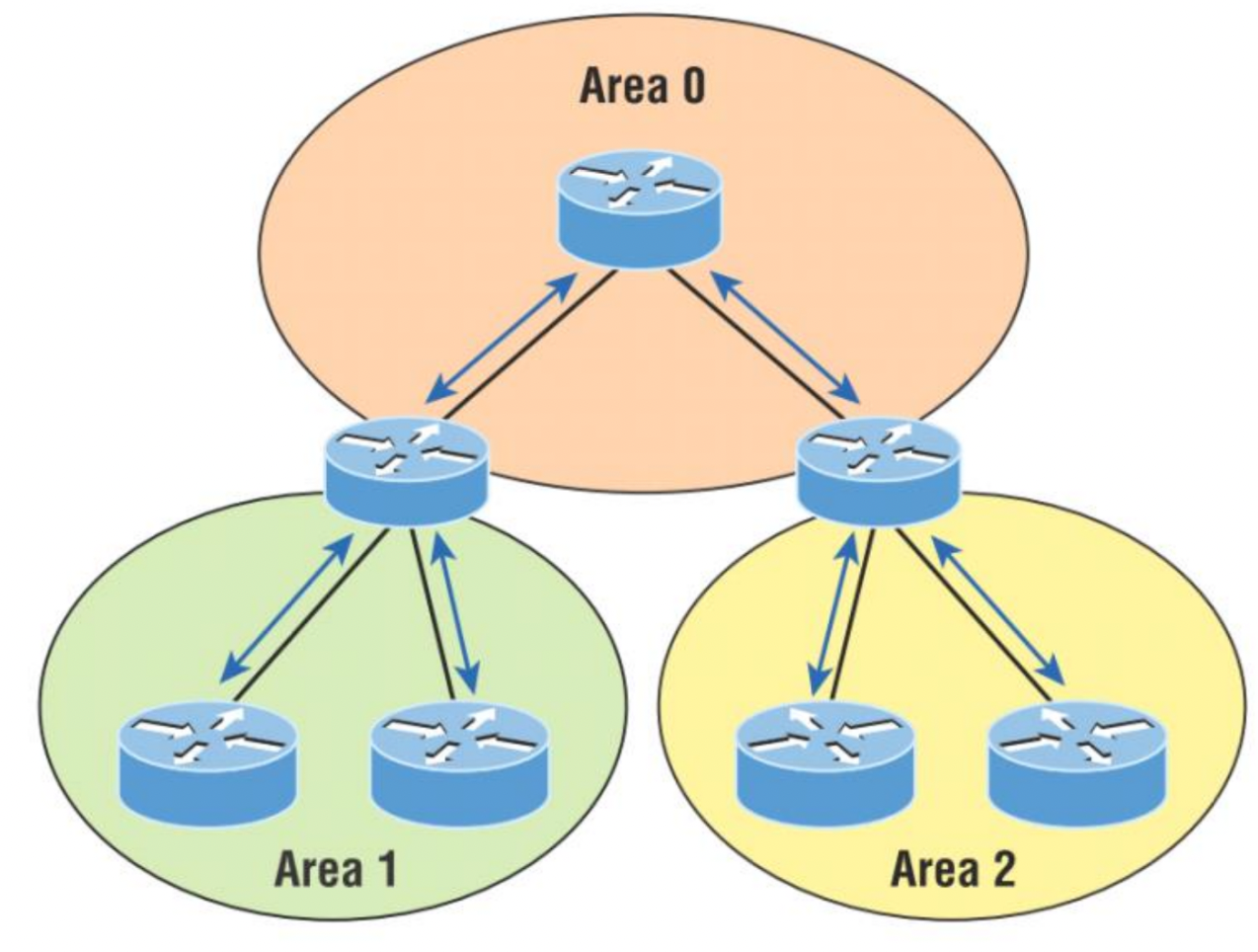

如图 , 所有的非骨干区域必须围绕着骨干区域 . 特殊区域不先展开讨论 , 后续会有专门的篇幅来细说

为什么非骨干区域互访需要经过骨干区

OSPF中的骨干区域与非骨干区域

1. 骨干区域（Area 0）的作用： 在OSPF中，所有的非骨干区域（比如Area 1, Area 2等）必须通过骨干区域进行数据交换。骨干区域的作用是作为一个中心枢纽，确保各个区域之间可以有效地交换路由信息。
2. 区域边界路由器（ABR）的角色： ABR是连接不同OSPF区域（如骨干区域和非骨干区域）的路由器。它负责将一个区域内的路由信息汇总并传递给其他区域。

LSA（链路状态通告）

• LSA的组成： LSA是OSPF中用来交换路由信息的单元，包含LS type（链路状态类型）、Link State ID（链路状态标识符）和Advertising Router（发布路由器的标识）。
• 类型3 LSA的特殊作用： 当ABR将一个区域的路由信息传递到另一个区域时，它会使用类型3 LSA。此时，LSA中的信息不再是链路状态信息，而是纯粹的路由信息。

路由自环的问题与解决

• 路由自环的产生原因： 在D-V（距离-向量）算法中，路由信息的生成者信息不会被包含在路由信息中，因此每条路由信息无法追溯到最初的生成者。这可能导致路由自环，即路由信息在网络中循环传播而不达到目的地。
• OSPF的改进： OSPF在生成LSA时会加入路由器的ID（Router ID），这有助于追踪信息的来源。但如果信息传递超过两个区域，最初的生成者信息可能会丢失。
• 解决方案： 为了避免路由自环，OSPF采用了一种策略：所有ABR将本区域的路由信息封装成LSA后，首先发送到骨干区域。骨干区域内的路由器清晰地知道每条LSA的生成者信息。然后，骨干区域负责将这些信息转发给其他非骨干区域。这样，通过骨干区域作为中转点，可以确保信息清晰且避免产生路由自环。

总结：OSPF中非骨干区域之间的通信必须经过骨干区域，主要是为了确保路由信息的准确性和避免路由自环的问题。ABR和类型3 LSA在这个过程中发挥关键作用。通过这种设计，OSPF确保了网络中的路由信息既准确又高效。

路由器类型

这里的接口指的是 运行ospf的接口 , 在华为设备上可以通过display ospf abr-asbr 来查看相关的设备角色类型 .

其中最重要的2个观念就是ABR / ASBR 他们的关键点就是

OSPF 区域之间的设备 ABR --> 一定要理解 ABR必须要有一个接口在area 0

OSPF和不同协议之间的设备 ASBR -->引入了外部路由 (静态/BGP/ISIS…)

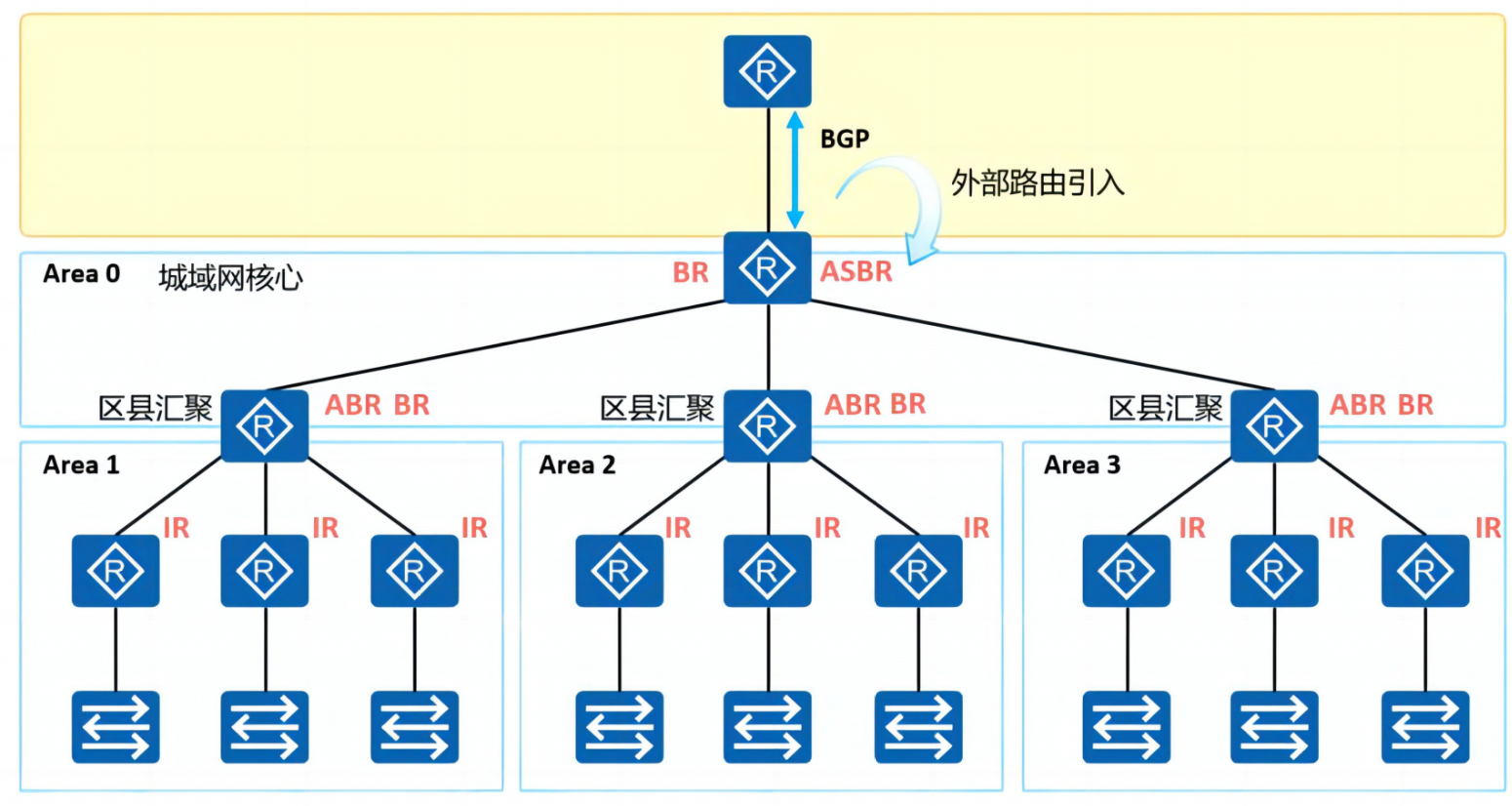

理解这个图可以很好的感受到OSPF分区域的魅力 , 以及各角色的路由器类型

OSPF单区域问题/划分区域的好处

OSPF单区域问题：区域内的路由器同步LSDB，当区域内的网络规模越来越大时：

• LSA通告越来越多，LSDB规模变得越来越臃肿。
• 基于LSDB的路由计算的负担也极大地增加，路由表规模也变大了。
• 设备性能下降，影响数据转发。
• 当拓扑发生变化时，变更扩散到所有路由器，并可能引发整网的路由重计算。
• 单区域也无法部署路由汇总。

1. 减少区域内 LSA 的数量。在进行了区域划分之后，OSPF 路由器的 LSDB 既不需要维护所有区域的链路状态信息，而只需要维护本区域的链路状态信息。
2. 便于管理。功能性和地理位置相同的路由器，往往有着相同的路由选择需求。
3. 减少路由震荡的影响。OSPF 协议可以对部分区域进行特殊配置，或者在区域边界设置路由聚合和路由过滤等策略，将路由震荡控制在区域内，从而减少对于自治系统内其他区域路由器的影响，降低其他区域路由器 SPF 算法反复计算的次数。

OSPF 规划设计

根据分区域的精神来粗略的说一下OSPF在规划设计方向的思路

1. route id 手动指定为回环口
2. 不要使用aera 1 , 2 , 3 连续 , aera10 , 20 , 30 围绕着Aera0 , 方便后续扩展
3. 非骨干区域如果只有一个 ABR做出口 , 可以把这个区域规划成NSSA
4. 网络安全 : 静默端口 + 邻居密码认证 , 静默端口的直连路由仍可以发布 ,无法建立ospf邻居 和发送报文

虚连接Virtual Link

由于网络设计、规划、升级、合并、改造等因素，造成不规范区域架构，最终导致路由学习不完整：

虚链路就是在两台ABR之间通过一个非骨干区域建立的一条逻辑上的连接通道。通过虚链路，两台ABR之间直接传递OSPF报文信息，两者之间的OSPF设备只是起到一个转发报文的作用，相当于在两个ABR之间形成了一个点到点的连接。

vlink-peer x.x.x.x
dis ospf vlink

虚连接的存在增加了网络的复杂程度，使故障的排除更加困难。

• 虚连接仅是作为修复无法避免的网络拓扑问题的一种临时手段。
• 虚链路可以看作是一个网络是否需要重新规划设计的标志。
• 虚连接的创建使OSPF协议可以通过非骨干区域通信，违背了OSPF区域间的防环规则，在某些场景下会导致路由环路的产生。
• 因此，在网络规划中应该尽量避免使用虚连接。
• 虚连接的另外一个应用是提供冗余的备份链路，当骨干区域因链路故障将被分割时，通过虚连接仍然可以保证骨干区域在逻辑上的连通性。
