研究不同直播协议

我们将会详细介绍这些协议的工作原理、应用场景、及延迟的原因。

我们按这样的顺序讨论

1、 RTMP、HTTP-FLV

2、 HLS

3、 Web-RTC

4、 RTSP

RTMP、HTTP-FLV协议

RTMP和HTTP-FLV都是建立在FLV封装之上的。

RTMP一般用作直播源推流，HTTP-FLV一般用作直播观看。

我们先讨论RTMP，RTMP协议是既可以推流、也可以拉流的协议。

RTMP地址是rtmp://开头的，且推流地址与播放地址是一样的。

但是由于浏览器摒弃了Flash播放器，而且据说高并发下可能会出现一些不稳定的问题，所以RTMP一般只用作直播源推流、推流到直播CDN等场景。

RTMP协议需要特定的流媒体服务软件，如SRS、加入了RTMP插件的Nginx等。

在往期直播工作原理中讨论过，此类流媒体服务软件实际上就是音视频数据的中转站，数据一般只在内存中循环覆盖，不会写入磁盘。

RTMP协议的延迟是比较低的，大概在1-3秒左右。

RTMP通信是建立在TCP长连接通道上的，在封装音视频数据时会强制切片，限制每个数据包的大小。

强制切片也一定程度保证了实时性。有一定的弱网抵抗能力，因为每个数据包都不会太大，所以当某个数据包校验失败时，重新发送的成本不会太大，但也由于合并数据包会加大CPU压力，所以是有一定的性能消耗的。

RTMP协议还有一些变种协议，如RTMPT、RTMPS等，这里不作展开讨论。

我们再讨论HTTP-FLV协议。

地址是http://开头的，是基于HTTP协议的HTTP-FLV可以简单地理解为RTMP的HTTP协议版本。功能和工作原理上是相似的，上面提到的RTMP切片数据功能HTTP-FLV也是有的。

但是，HTTP-FLV协议一般只能用作拉流观看。

HTTP-FLV协议的延迟也是比较低的，大概在1-3秒左右，但实际体验下来 HTTP-FLV延迟会略高于RTMP，但是HTTP-FLV相对RTMP适配更多的播放场景。

HTTP-FLV直播流一般需要需加入插件才能播放，如网页需要引入flv.js后，浏览器才能播放。HTTP-FLV直播流，这里需要特别感谢B站开源的flv.js，它促进了HTTP-FLV在浏览器的普及。

HTTP-FLV协议需要特定的流媒体服务软件，如加入了HTTP-FLV插件的Nginx等。

值得一提的是，Nginx的HTTP-FLV插件是包含RTMP功能的，所以一般HTTP-FLV的流媒体服务，推流是以RTMP协议，拉流是用HTTP-FLV协议。

HTTP-FLV协议需要特定的流媒体服务软件，如加入了HTTP-FLV插件的Nginx等。

值得一提的是，Nginx的HTTP-FLV插件是包含RTMP功能的，所以一般HTTP-FLV的流媒体服务，推流是以RTMP协议，拉流是用HTTP-FLV协议。

HLS协议

HLS协议一般只用作拉流观看，但是从严格意义上讲，HLS协议并不是流式协议。

它工作原理很简单，就是通过HTTP协议下载静态文件。

不同的是，HLS协议的文件由两部分组成，一是多个只有几秒长度的.ts碎片视频文件，另一个是记录这些视频文件地址的.m3u8索引文件，且这些静态文件都是直接写入磁盘的。

更具体的说，HLS观看地址是以http://开头、.m3u8结尾的，实际上这个地址就是索引文件的地址，客户端获取到索引文件后，就可以下载对应的碎片视频文件并开始播放了。

由于HLS协议实际上是通过HTTP协议请求文件的，且HLS相关文件是直接写入磁盘的，所以并不需要特殊的流媒体服务软件，使用Nginx等HTTP服务就可以了。

HLS协议可以用于点播和直播观看，其适配多种播放场景，一般加入插件就可以播放了，如网页加入HLS的js插件就可以播放了，苹果设备是原生支持HLS协议的。

点播的场景下，也就是普通网络视频观看的场景下。

.m3u8索引文件会记录所有的碎片视频文件地址，HLS在点播的场景下，优势是更加明显的。

由于HLS的相关文件是无状态的静态文件，且每个文件的大小是有限的，所以负载均衡、CDN加速的效果更佳明显。

HLS协议的点播视频，会比.mp4、.flv的视频更快地播放出来，且在加载中跳转视频也会更加顺滑。

直播的场景下，转码软件可以直接生成HLS相关文件到磁盘，客户端通过HTTP服务下载文件即可。

另外，也可以在Nginx加入RTMP插件，转码软件以RTMP协议推流到Nginx，再由Nginx生成HLS相关文件。

其中，后一种方案更加推荐，因为它对于前期研发和后期对接直播CDN的过度更加顺滑。

另外，直播场景下的HLS相关文件与点播是有些不同的。

视频流数据每几秒会打包成一个以.ts为后缀的碎片视频文件，每生成一个新的视频文件都会同步更新.m3u8索引文件。

且碎片视频文件的个数是有上限的，当达到上限后，默认会将最旧的视频文件删除且更新.m3u8索引文件。

所以在直播的场景下，客户端也需要不断定时重新获取.m3u8索引文件。

HLS协议在直播的场景下是没什么优势的。

虽然HLS协议的直播流也可以适配很多播放场景，但是由于需要生成静态文件，直播延迟很大，大概在5-30秒左右，使用直播CDN的话，由于边缘节点同步等问题，直播延迟甚至可能会达到1分钟左右。

当然HLS协议也有一定的优势，在直播时移，也就是直播转点播，或者录播，也就是点播转直播的场景，理论上只需要修改索引文件就可以了。另外，HLS协议的.m3u8索引文件支持二级索引，就是高清、标清、流畅等多个观看地址可以整合到一个索引文件。播放器可以根据当前带宽自动切换不同的观看地址，大部分网页播放器的“自动”也是因为这个。

这里补充一个HLS协议的小知识点。

由于HLS协议的视频文件、索引文件都是直接写入磁盘的，所以如果长时间且多个直播流同时处理，会造成磁盘写入压力过大，机械磁盘可能会磁道会损坏，固态硬盘的寿命会加速衰减。

这种情况下，最好挂载一段内存空间作为HLS相关文件的写入位置，则不会造成磁盘写入压力过大的问题。

补充说明一下，HLS协议是苹果推出的标准，与HLS协议类似的还有MPEG-DASH协议 HLS、MPEG-DASH的工作原理都是差不多的，只是局部标准不一样，这里不作展开。

WebRTC协议

WebRTC协议其实并不是为了直播场景而设计的，WebRTC是一种点对点的视频/语音通话协议。

由于WebRTC是基于UDP的，建立通信后，会不断以流式发送数据，所以延迟会比RTMP还要低。

在一些交互性较高的直播场景，如直播带货等场景，会使用WebRTC作为推流和观看协议 WebRTC的延迟理论上可以达到1秒内。

WebRTC协议支持推流和拉流，地址一般是以webrtc://开头的，且推流和拉流地址一般也是一样的。

WebRTC虽然是点对点的协议，但是应用在直播场景的话，是需要搭建WebRTC服务器作为流媒体服务的，流媒体服务软件可以使用SRS。这里顺便一提，SRS是国内研发的一个比较流行的开源流媒体服务软件，目前4.0已经囊括了RTMP、HLS、WebRTC、HTTP-FLV等主流协议。

RTSP协议

RTSP一般不用作直播场景，RTSP一般用作摄像头、监控等硬件设备的实时视频流观看与推送上。

尽管RTSP协议也支持推流/拉流，且支持TCP、UDP切换以及其他诸多优点。

但是泛用性不足，特别是现在的浏览器都不支持RTSP的播放。

总结

以上是常用的直播协议的介绍，其中提到的延迟都是单纯的通信延迟，如果要放眼整个直播流程，延迟将会进一步放大。

因为直播延迟包括推流延迟、转码延迟、拉流延迟，即使使用WebRTC作为推流和拉流协议，最终的延迟也会有几秒的延迟。

至于直播延迟的问题，虽然以上协议起了关键作用，但是往往起不到绝对作用。

直播延迟的降低，会涉及到很多问题。如禁止B帧、GPU硬件加速、流媒体服务缓存I帧、码率限制等等细节问题，后续我们会出具体内容详细讨论。

目前主流几项自建直播平台方案

流媒体解决方案 Live555 （C++）
流媒体平台框架 EasyDarwin （C++，国产精品）
实时流媒体播放服务器程序DarwinStreamingSrvr （C++)
Flash流媒体服务器 Red5 （Java）
流媒体服务器 Open Streaming Server （Java）
FMS流媒体服务器（Adobe，收费的）
Wowza流媒体服务器（Java）
开源流媒体平台FreeCast（Java）
Ngix+RTMP插件
SRS+OBS

这里介绍国产开源流媒体服务器 SRS 项目

1.SRS简介

SRS(Simple Realtime Server)是一个简单高效的实时视频服务器，是国人写的一款非常优秀的开源流媒体服务器软件，可用于直播/录播/视频客服等多种场景，其定位是运营级的互联网直播服务器集群。

支持RTMP/WebRTC/HLS/HTTP-FLV/SRT/GB28181协议。

官方网站：http://ossrs.net/lts/zh-cn/

目前版本为SRS4，属于稳定版，可用于生产环境

2.SRS安装

官方教程文档：Docker | SRS (ossrs.net)

安装主要有docker和源码安装，两种方式，都很简单。

官方推荐使用Docker启动SRS，这是最简单也是最方便的方式。由于后续有些内容经常需要动到配置文件，所以我这里选择用源码安装的方式。

1：下载源码git clone -b 4.0release https://gitee.com/ossrs/srs.git

2：编译，注意需要切换到srs/trunk目录

cd srs/trunk ./configure make

3：启动服务器

./objs/srs -c conf/srs.conf

4：检查服务器状态检查SRS是否成功启动，可以打开 http://localhost:8080/ ，如我这里服务器地址为：192.168.152.100。所以浏览器输入：http://192.168.152.100:8080/即可访问。

当然，也可以用命令检查服务器状态。

./etc/init.d/srs status

或者看SRS的日志

tail -n 30 -f ./objs/srs.log

如下图，看到下面提示为正常启动。

SRS(pid 29588) is running. [ OK ]

三、OBS推流RTMP

推流可以选择FFmpeg或者OBS，如果对FFmpeg命令比较熟，可以选择这个，占用资源更少。

我这里选择OBS，因为界面话更友好直观。

OBS下载地址：https://obsproject.com/download

1：直播画面选择

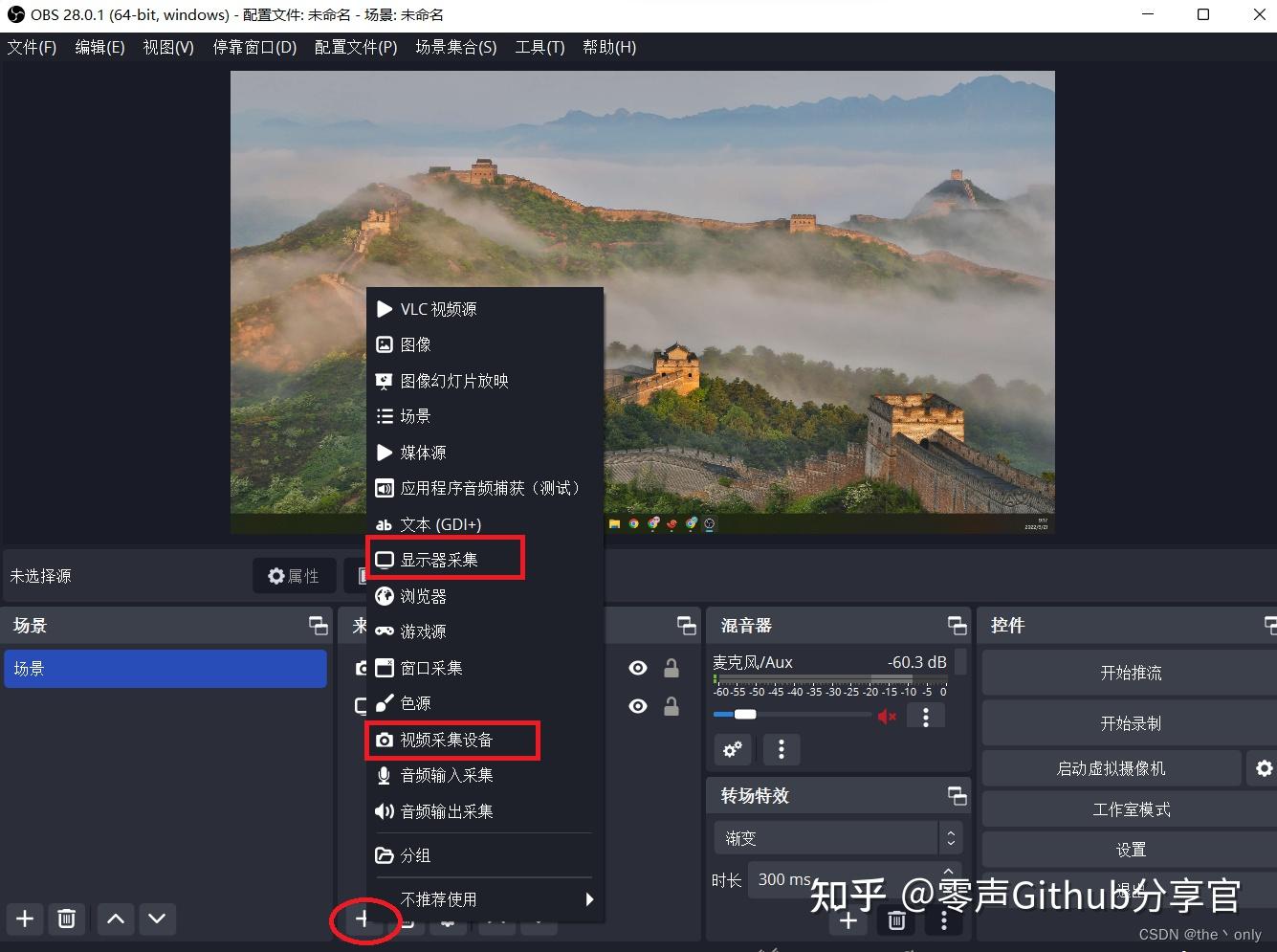

在来源+中，选择要推送的画面，如果有摄像头或者摄像机，则添加“视频采集设备”，然后选择相应的摄像头名称即可。

我这里没摄像头，选择自己的电脑桌面直播推送，及“显示器采集”。

2：设置流媒体服务器

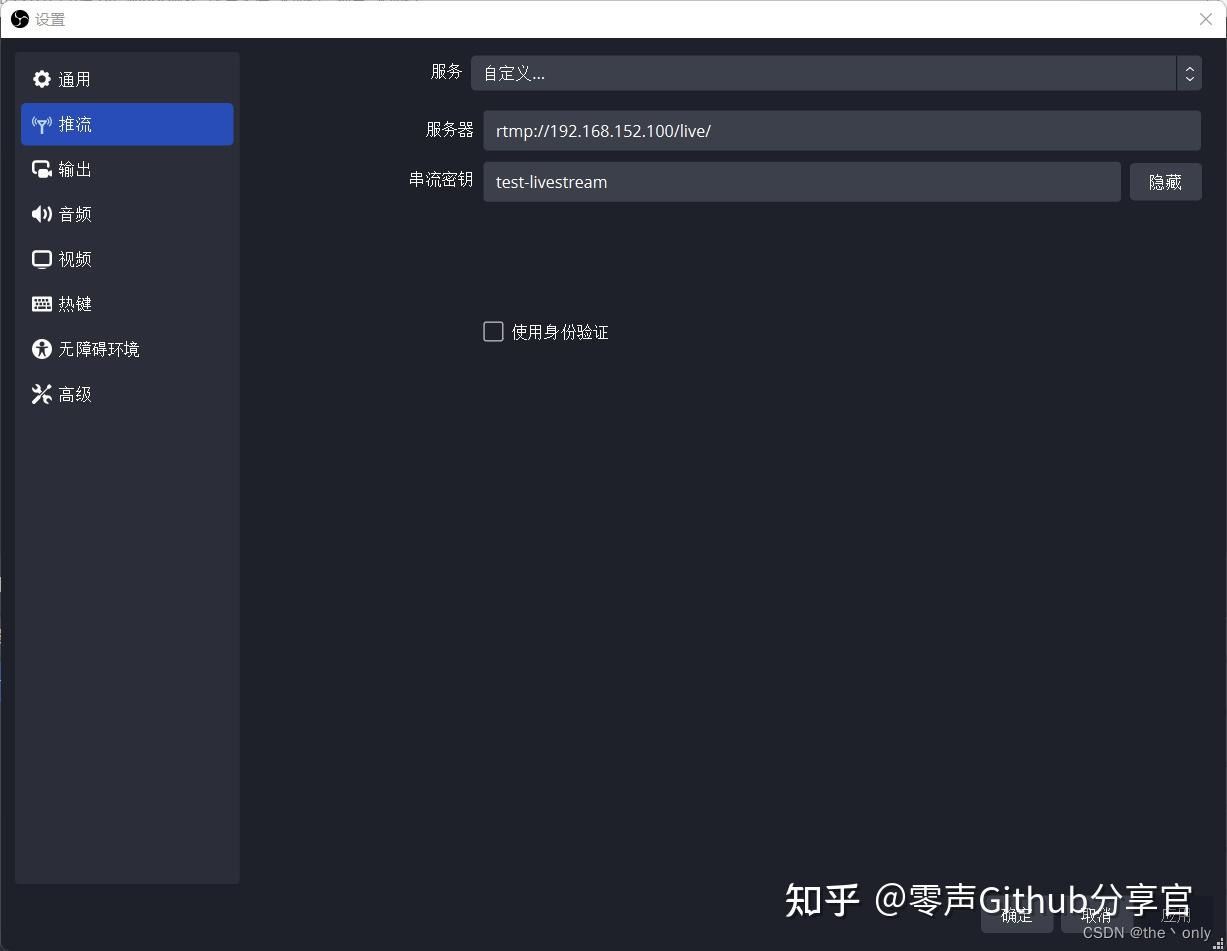

在右下方的设置 >> 推流 >> 服务 >> 自定义。

填写流媒体服务器地址，我这里是： rtmp://192.168.152.100/live/ 串流密钥随便填写即可，这里我填写的是：test-livestream。所以最后播放地址为：rtmp://192.168.152.100/live/test-livestream

3：推送直播画面

配置完成后，点击 “开始推流” 即可推送画面。没有报错，说明推送成功，同时下方会有相关信息，如cpu之类的。

在浏览器 http://192.168.152.100:8080/ 打开控制台，可以看到推送的流信息。

点击预览，可以看到，刚才的推送画面了。后面加flv，是因为推流拉流都是用的RTMP。所以RTMP流的播放地址为：rtmp://192.168.152.100/live/test-livestream.flv

【文章福利】小编整理了一些音视频学习资料包、大厂面试题、技术视频和学习路线图，包括（C/C++，Linux，FFmpeg webRTCrtmp hlsrtsp ffplay srs 等等资料）有需要的可以点击994289133加群免费领取哦

4：VLC 播放器

VCL是一个很强大的播放器，支持播放网络串流。

所以可以直接用VCL播放测试。

下载地址：https://www.videolan.org/index.an.html

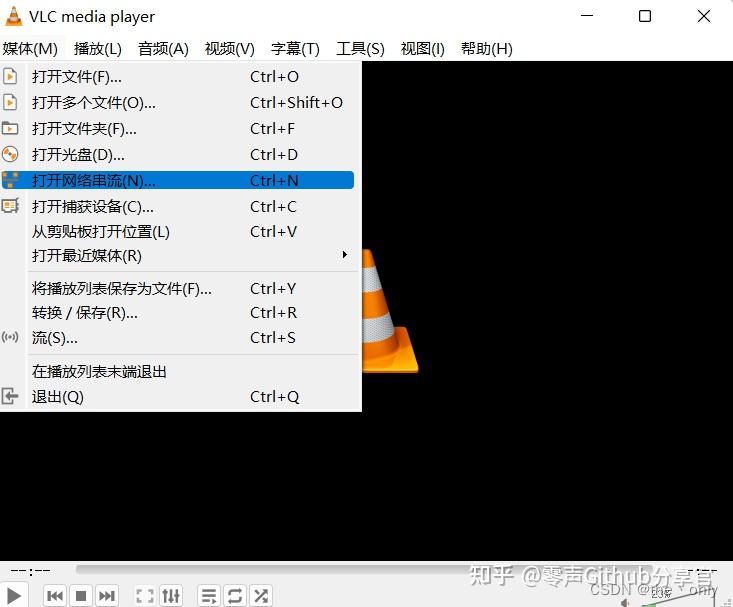

下载安装后，打开媒体 >> 打开网络串流，输入播放地址即可观看直播画面。

四、RTMP低延时配置

以上基本的直播推流拉流，配置完成。但是测试，延迟还是很大。

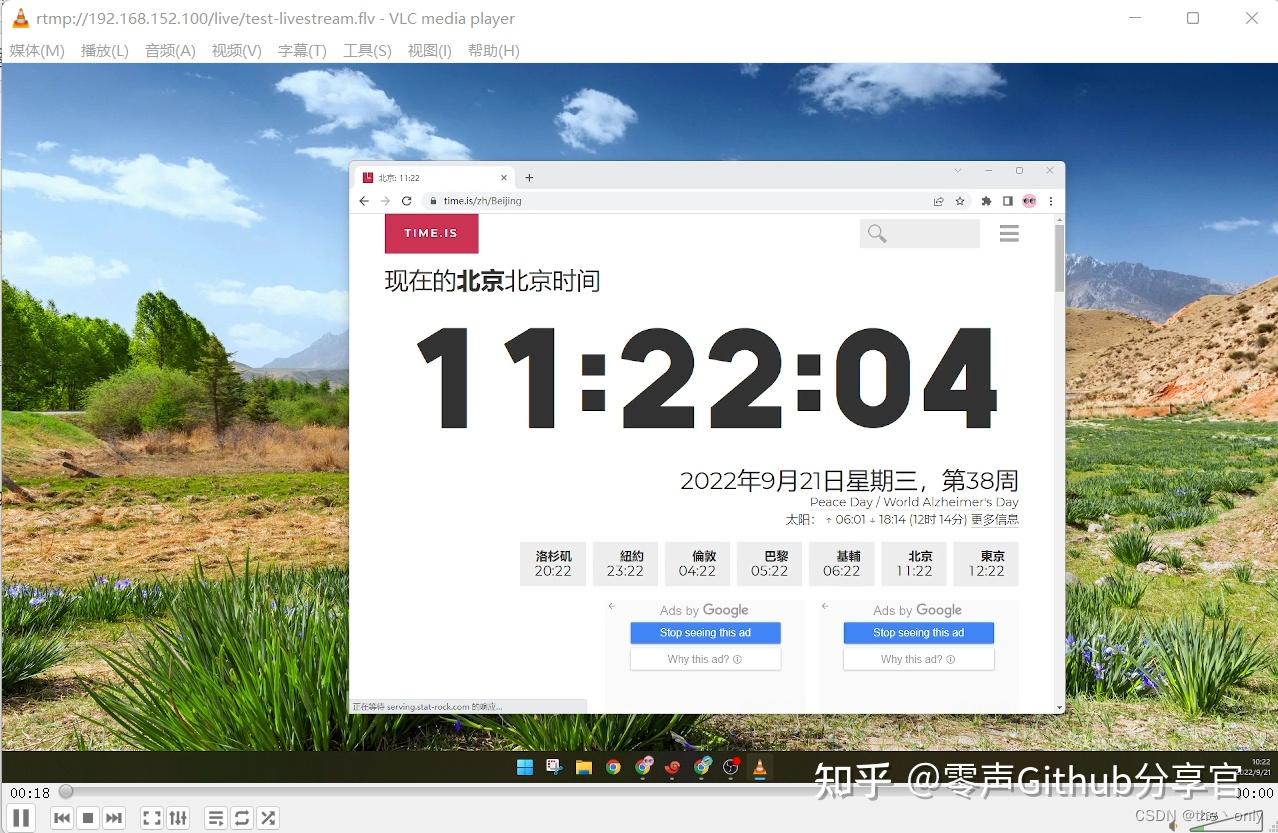

根据直播画面和本地时间对比，可以发现延迟差不多有6秒左右，不是很正常。RTMP流，正常延迟时间为1到3秒左右，所以还需要配置。

1：默认配置文件

由于我们以默认的配置文件启动，即srs.conf 这个配置文件。默认配置文件如下：

``` ubuntu@ubuntu:~/srs/trunk$ cat conf/srs.conf
main config for srs.
@see full.conf for detail config.
listen 1935; max_connections 1000;
srslogtank file;
srslogfile ./objs/srs.log;
daemon on; httpapi { enabled on; listen 1985; } httpserver { enabled on; listen 8080; dir ./objs/nginx/html; } rtcserver { enabled on; listen 8000; # UDP port # @see https://ossrs.net/lts/zh-cn/docs/v4/doc/webrtc#config-candidate candidate $CANDIDATE; } vhost defaultVhost { hls { enabled on; } httpremux { enabled on; mount [vhost]/[app]/[stream].flv; } rtc { enabled on; # @see https://ossrs.net/lts/zh-cn/docs/v4/doc/webrtc#rtmp-to-rtc rtmptortc off; # @see https://ossrs.net/lts/zh-cn/docs/v4/doc/webrtc#rtc-to-rtmp rtctortmp off; } }

```

2：更改配置文件

根据官方文档，可以更改配置文件，低延迟配置，在vhost __ defaultVhost __ 添加以下配置。具体原理可以参考官方文档。

``` tcpnodelay on; minlatency on;

play {
    gop_cache       off;
    queue_length    10;
    mw_latency      100;
}

publish {
    mr off;
}
```
最终配置文件为：
``` listen 1935; max_connections 1000;
srslogtank file;
srslogfile ./objs/srs.log;
daemon on; httpapi { enabled on; listen 1985; } httpserver { enabled on; listen 8080; dir ./objs/nginx/html; } rtcserver { enabled on; listen 8000; # UDP port # @see https://ossrs.net/lts/zh-cn/docs/v4/doc/webrtc#config-candidate candidate $CANDIDATE; } vhost defaultVhost { hls { enabled on; } httpremux { enabled on; mount [vhost]/[app]/[stream].flv; } rtc { enabled on; # @see https://ossrs.net/lts/zh-cn/docs/v4/doc/webrtc#rtmp-to-rtc rtmptortc off; # @see https://ossrs.net/lts/zh-cn/docs/v4/doc/webrtc#rtc-to-rtmp rtctortmp off; } tcpnodelay on; minlatency on;
play {
    gop_cache       off;
    queue_length    10;
    mw_latency      100;
}

publish {
    mr off;
}
}
```

</div>
<h3><b>3：重载配置文件测试</b></h3>
<p data-pid="UIAARLrc">配置完成后，reload重载配置，完成。</p>
<p data-pid="6TnOurgV"><code>./etc/init.d/srs reload</code></p>
<p data-pid="tAUN4Xwc">然后再次用obs推流拉流，查看效果，延迟为2秒左右，在正常延迟范围内。</p>

<figure data-size="normal">
<div><img class="origin_image zh-lightbox-thumb lazy" src="https://pic3.zhimg.com/80/v2-823451230a67393f865e868e7a8c6136_1440w.webp" width="1730" height="808" data-caption="" data-size="normal" data-rawwidth="1730" data-rawheight="808" data-original="https://pic3.zhimg.com/v2-823451230a67393f865e868e7a8c6136_r.jpg" data-actualsrc="https://pic3.zhimg.com/v2-823451230a67393f865e868e7a8c6136_b.jpg" data-original-token="v2-220ddd9c2819d9af003533d878aedd89" data-lazy-status="ok" /></div></figure>
<h2><b>五、RTMP推流webRTC拉流（RTMP to RTC）</b></h2>
<p data-pid="oPfH1DTf">上面测试有2秒的延迟，有没有更低延迟呢。有，就是webRTC。</p>
<p data-pid="fctN4NaM">webRTC起初用于视频会议等及时通讯，现在越来越成熟，应用也越多，正常延迟为1秒之内。</p>
<p data-pid="45BG37N1">1：更改配置文件默认配置文件，有rtc的选项，是打开的，我们是RTMP to RTC，所以还需要把rtmp<i>to</i>rtc off 改成 rtmp<i>to</i>rtc on，即可。</p>

<div class="highlight">
<pre><code class="language-text">``` rtc { enabled on; # @see https://ossrs.net/lts/zh-cn/docs/v4/doc/webrtc#rtmp-to-rtc rtmptortc on; # @see https://ossrs.net/lts/zh-cn/docs/v4/doc/webrtc#rtc-to-rtmp rtctortmp off; }
```

还有重要的一点，rtc_server里的candidate配置。如果是服务器是云服务器之类的。必须将 $CANDIDATE 更改为公网IP，或者0.0.0.0（任何IP可访问）。我这里内网测试，所以无需更改。

rtc_server { enabled on; listen 8000; # UDP port # @see https://ossrs.net/lts/zh-cn/docs/v4/doc/webrtc#config-candidate candidate $CANDIDATE; }

2：重载配置测试

./etc/init.d/srs reload

由于vcl不支持webRTC格式串流，所以直接用控制台自动的webRTC播放器查看。播放地址为：webrtc://192.168.152.100/live/test-livestream

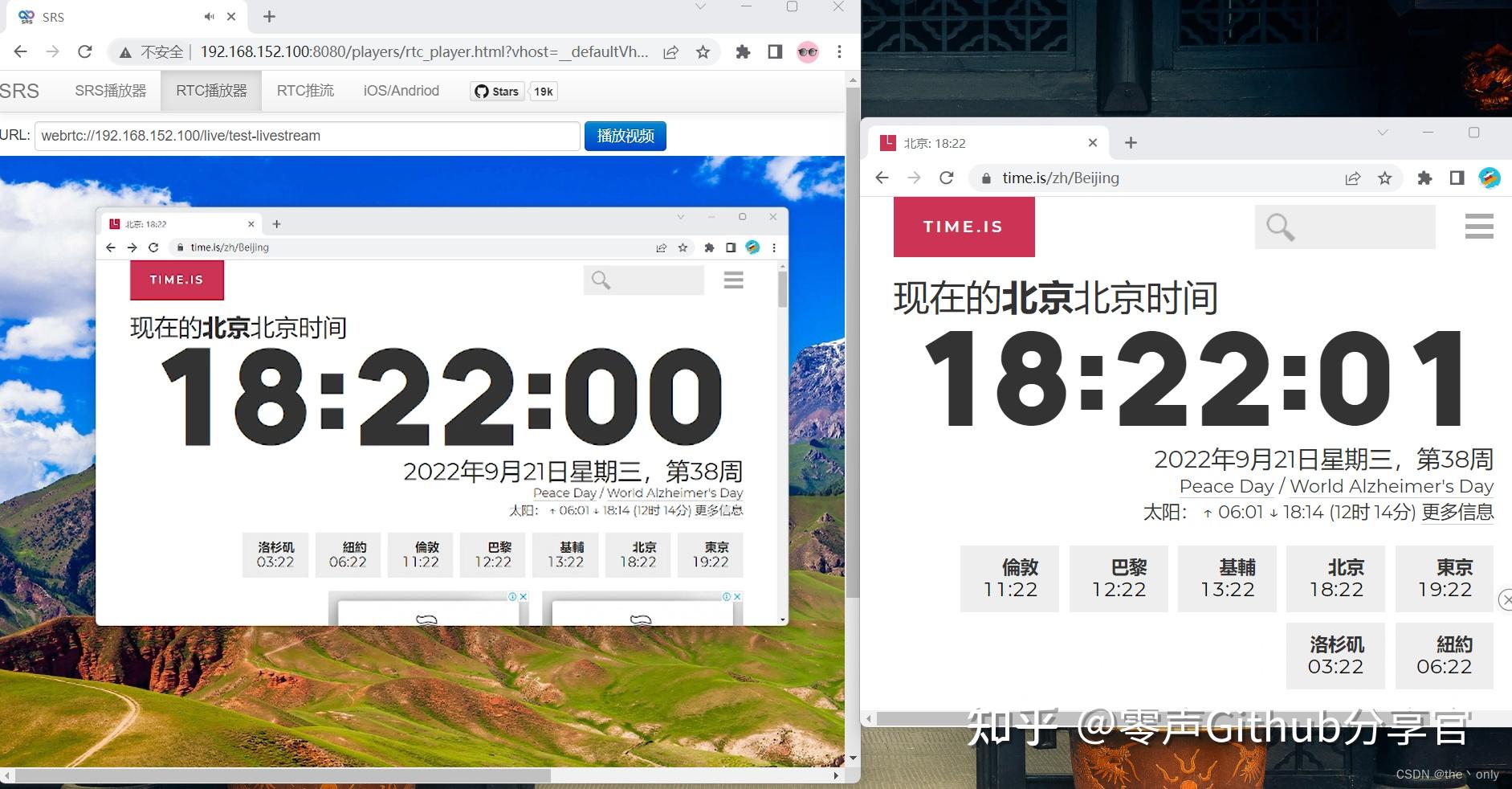

同时打开直播画面和本地画面。

可以看到延迟在1秒之内，基本在500毫秒左右。

六、HLS流

HLS流，作为直播正常延迟10秒起步，所以也不推荐使用。如果要配置。只需在默认配置文件中，添加如下即可，原来只有一行

enabled on;
``` hls { enabled on; hlspath ./objs/nginx/html; hlsfragment 10; hls_window 60; }
```</code></pre>
</div>
<p data-pid="h5A6_o4k">重载配置后，可用vcl播放器地址：<a class=" external" href="https://link.zhihu.com/?target=http%3A//192.168.152.100%3A8080/live/test-livestream.m3u8" target="_blank" rel="nofollow noopener noreferrer" data-za-detail-view-id="1043"><span class="invisible">http://</span><span class="visible">192.168.152.100:8080/li</span><span class="invisible">ve/test-livestream.m3u8</span></a></p>
<p data-pid="FcchJOY4">延迟太大，可自行测试。</p>

<h2><b>七、DVR录制</b></h2>
<p data-pid="p8wCsrz6">OBS也可以直接录制，但是有些需求，需要在服务器上直接录制文件，如API需求，所以在服务器开启DVR即可。</p>
<p data-pid="NKUWCQ_u">1：更改配置文件 SRS支持将RTMP流录制成FLV或MP4文件。 DVR作为SRS3的核心功能，永远开启DVR，只需要在配置文件的 vhost defaultVhost 加入以下内容即可</p>

<div class="highlight">
<pre><code class="language-text">``` dvr { enabled on; dvrapply all; dvrplan segment; dvrpath ./objs/nginx/html/[app]/[2006]/[01]/[stream]-[02]-[15].[04].[05].[999].mp4; dvrduration 30; dvrwaitkeyframe on; time_jitter full; }
```

参数说明：

dvrapply ：DVR的apply决定了是否对某个流开启dvr，默认的all是对所有开启

dvrplan ：可配置session和segment，session就是推流到停止推流为整段视频保存，dvrduration参数不生效。segment为分段报错，和dvrduration、dvrwaitkeyframe搭配使用。

dvrduration：录制每个片段时常，如30，为30秒一个片段。

dvrwaitkeyframe：按关键帧切。

timejitter: 时间戳抖动算法。full使用完全的时间戳矫正；zero只是保证从0开始；off不矫正时间戳。

dvrpath ：文件报错路径及命令方式。

自定义DVR的路径和文件名以上默认即可，

主要参数： dvrpath 按自己需要改格式。

1：没有变量，SRS1.0方式（自动添加[stream].[timestamp].flv作为文件名）：

 dvr_path ./objs/nginx/html/[app]/[stream].[timestamp].flv;

生成的文件名及路径：

./objs/nginx/html/live/livestream.1420254068776.flv; ```

2：按流和年月日分目录，时间作为文件名

``` dvr_path ./objs/nginx/html/[app]/[stream]/[2006]/[01]/[02]/[15].[04].[05].[999].flv;

生成的文件名及路径：

./objs/nginx/html/live/livestream/2015/01/03/10.57.30.776.flv; ```

3：按流和年月分目录，日和时间作为文件名：

``` dvr_path ./objs/nginx/html/[app]/[stream]/[2006]/[01]/[02]-[15].[04].[05].[999].flv;

生成的文件名及路径：

./objs/nginx/html/live/livestream/2015/01/03-10.57.30.776.flv; ```

4：按vhost/app和年月分目录，流名称、日和时间作为文件名：

``` dvr_path ./objs/nginx/html/[app]/[2006]/[01]/[stream]-[02]-[15].[04].[05].[999].flv;

生成的文件名及路径：

./objs/nginx/html/live/2015/01/livestream-03-10.57.30.776.flv; ```

5：按app分目录，流和时间戳作为文件名（SRS1.0方式）：

``` dvr_path ./objs/nginx/html/[app]/[stream].[timestamp].flv;

生成的文件名及路径：

./objs/nginx/html/live/livestream.1420254068776.flv; ```

如果需要录制MP4格式的，就把flv后缀，改成mp4即可。

3：查看录制的文件

改成后重载配置

./etc/init.d/srs reload

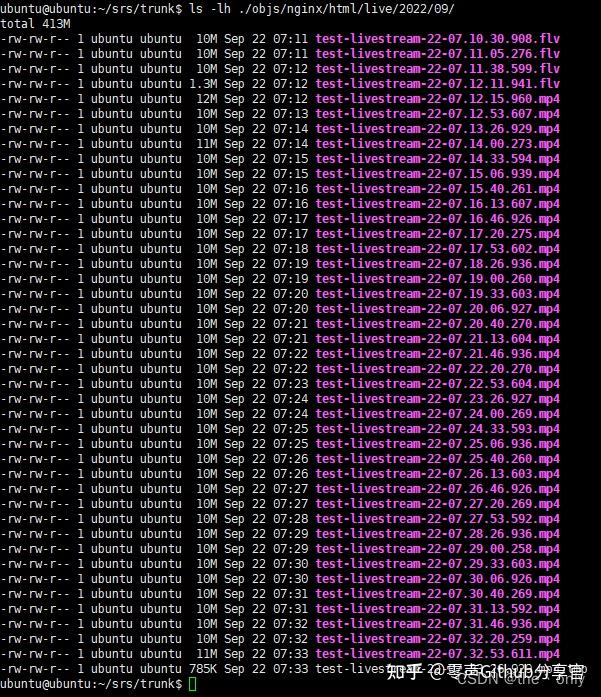

过一段时间，可以在./objs/nginx/html/live/2022/09/ 看到生成的文件。

下载任意一个文件，播放可以看到录制的时间30秒左右。

4：Http Callback

服务器端定制的实现方式，就是HTTP回调。如需要api回调的方式获取dvr，在配置文件加入以下即可。

http_hooks { enabled on; on_dvr http://127.0.0.1:8085/api/v1/dvrs; }

更详细的可自行参考官方文档：HTTP Callback

八、小结

以上基本的使用及搭建就完成了，如果还需要功能可自行参考官方文档。

引用官方的那句话：

对于新手来说，音视频的门槛真的非常高，SRS的目标是降低（不能消除）音视频的门槛，所以请一定要读完Wiki：https://ossrs.net/lts/zh-cn/docs/v4/doc/introduction
